BIM在室内装饰设计行业如何运用

一，住建部为建筑业未来五年的信息化发展指明了方向

近日，住建部《关于印发2016－2020年建筑业信息化发展纲要的通知》（以下简称“发展纲要”）出台，为建筑业未来五年的信息化发展指明了方向，在业内也引起了强烈反响。《发展纲要》中对勘察设计类企业提出：“在工程项目设计中，普及应用BIM进行设计方案的性能和功能模拟分析、优化、绘图、审查，以及成果交付和可视化沟通，提高设计质量。”对施工类企业提出：“普及项目管理信息系统，开展施工阶段的BIM基础应用。有条件的企业应研究BIM应用条件下的施工管理模式和协同工作机制，建立基于BIM的项目管理信息系统。”天策设计

《发展纲要》的颁布以及各省市陆续推出的相应鼓励政策，为勘察设计、施工以及技术研发单位带来了新的发展机遇和挑战。

二，什么是BIM

1．工程设计是工程建设的龙头。在过去的20年中，CAD（Computer Aided Design）技术的普及推广使建筑师、工程师们从手工绘图走向电子绘图。甩掉图板，将图纸转变成计算机中2D数据的创建，可以说是工程设计领域第一次革命。CAD技术的发展和应用使传统的设计方法和生产模式发生了深刻变化。这不仅把工程设计人员从传统的设计计算和手工绘图中解放出来，能够把更多的时间和精力放在方案优化、改进和复核上，而且提高设计效率十几倍到几十倍，大大缩短了设计周期，提高了设计质量。

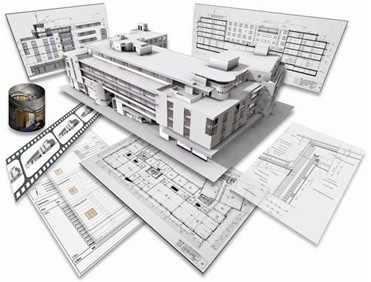

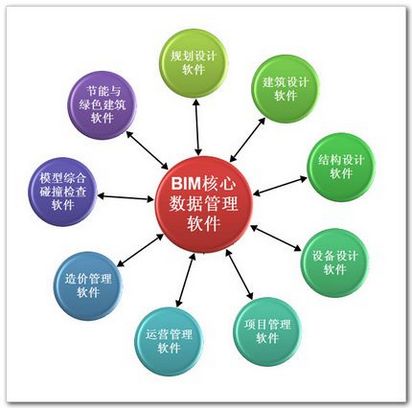

2．BIM（Building Information Modeling）——建筑信息模型，为工程设计领域带来了第二次革命，从二维图纸到三维设计和建造的革命。顾名思义，BIM是有三要素构成，B代表行业，I才是核心，M是载体。据统计建筑行业，浪费率达到了57%，这是个惊人的数据，说明我们的行业，存在极大的配置不合理，经营粗放，施工完全没有精细化，未采用模块化设计，工厂化制作。这种现状必须要改变，重要的手段就是科学透明开放的项目控制，应用BIM的控制管理。

3．美国斯坦福大学根据32个项目研究的数据表明，采用了BIM技术，形成了翻天覆地的变化：A消除了多达40%未编入预算的变更。B编制成本预算的时间节约了80%。C成本预算的精度在3%以内。D通过冲突检查，节约高达10%的合同价值。E项目时间节约了7%。

三，BIM在室内装饰设计中的运用

BIM在室内设计中的三大招，其一，信息模型的关联性。其二，设计的可视化。其三，参数化设计。当然BIM带来的好处远不止这些，一篇文章不足以讲全，下面就这三大特性来作一一介绍。

1. 关联性-超级布局让改图更加快捷。

用过CAD布局来画图，深知布局带来的好处。CAD中使用布局可以在一张平面图中实现其他关联图纸的同步更改。这样避免了部分重复劳动，但是这个关联性的更改是有限的更改。CAD布局无法实现二维符号上的关联，大部分地方还是要重新增减。其次CAD布局的关联性无法同步到立面图中。所以每一次设计变更将会是灾难性的。而BIM是三维的信息模型，是通过三维模型来导出施工图纸，这就赋予了极强的图纸关联性。每一个地方的更改将会同步到相关施工图中。既降低了易错性，又减少了更改图纸的重复劳动，极大提高图纸变更效率。当然受限于二维图纸的表达方式必须要拥有二维符号，部分二维符号还是需要手动更改的。鉴于BIM所带来的优越的关联性，改图已经变成一项轻松的工作。

2， 可视化设计，设计更加直观，演示更加多元化。

以往基于cad的绘图是把头脑中三维对象转化为二维对象，这样就有个主观的加工的过程。Auto cad大多数信息是通过文字形式来表达的。举例来说：如果我给你写这么一个”#45639e”十六进制的颜色，你肯定不会知道这个是蓝色。就如同施工图中给客户写某种材料，大部分人都较为陌生。文字表达必然存在不足，这时候就需要效果图了。大部分效果图都在施工图进行到一定阶段才能进行。能看懂施工图的必然不多。而大多数客户是依赖效果图来认识设计成果的效果图无法在设计初期就能绘制完成，这个过程本身就造成了设计和客户沟通上的泄后性。无疑增加了设计变更的风险。

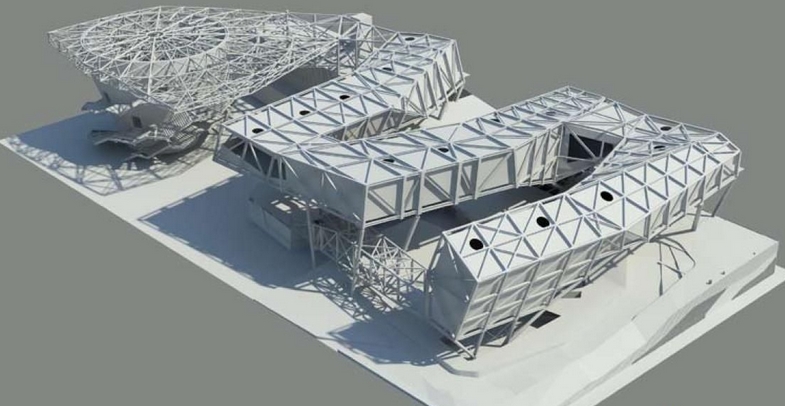

BIM是建造信息模型，设计初始就以三维形式去构建设计成果，这样的好处在于可视化得以实现，设计中的任何材质，颜色，方案布局等都以三维模型的形式反映给客户和设计师。作为设计方案，已经不再是平面意义上的。而是三维实体。以往在室内设计方案阶段，室内设计师除了靠自身方案设计能力外，还需要个人口才，名望，营销能力。而基于BIM可视化，将会更加全面的展现设计师的设计能力，除了要拥有以上能力外对于可视化设计在方案阶段又需要设计师考虑室内颜色搭配，材质的协调，造型的考究，灯光设计，甚至部分软装饰等。这将促进室内设计更加细致的分工。甚至出现行业人员调整。专业能力需求上将更加专业化。而不像以往作为设计师要身兼多职。BIM在实践 过程中是要非常注重团队协同，专业协同的。可视化为协同带来极大的便利性。这个也我们今后在需要研究的一个方面。

3，参数化设计，推进室内设计的模块化生产。

说到参数化设计这个东西，大部分室内设计师是比较陌生的，如果对建筑设计有所了解的话，会比较容易知道这个东西。参数化设计是从机械设计领域发展起来的，目的在于通用零件的快速生成。现今借助于Revit中参数化设计思想，可以将室内设计中通用性“零件”(revit中称为构件族，这里所谓室内设计通用零件是指造型上具有共性的比如方形灯槽洗面台 书柜等)做成参数化零件，这些零件具有可修改的柔性，可以满足多数实际项目中的需求。

在实际设计中只需要加载该零件并修改尺寸就能得到需要的零件造型。当把这个具有修改柔性的零件和施工图表现中的平立剖进行结合的时候，该零件将拥有快速生成施工图的能力。这时候部分施工图将变成组装的过程，该过程相对以往Auto CAD绘图而言，将极大的减少重复劳动，极速的提高了图纸生成效率。参数化另外的好处在于revit软件提供了这些零件参数之间的公式的使用。这项功能可以结合使用装饰工程预算，来实现参数化算量。
